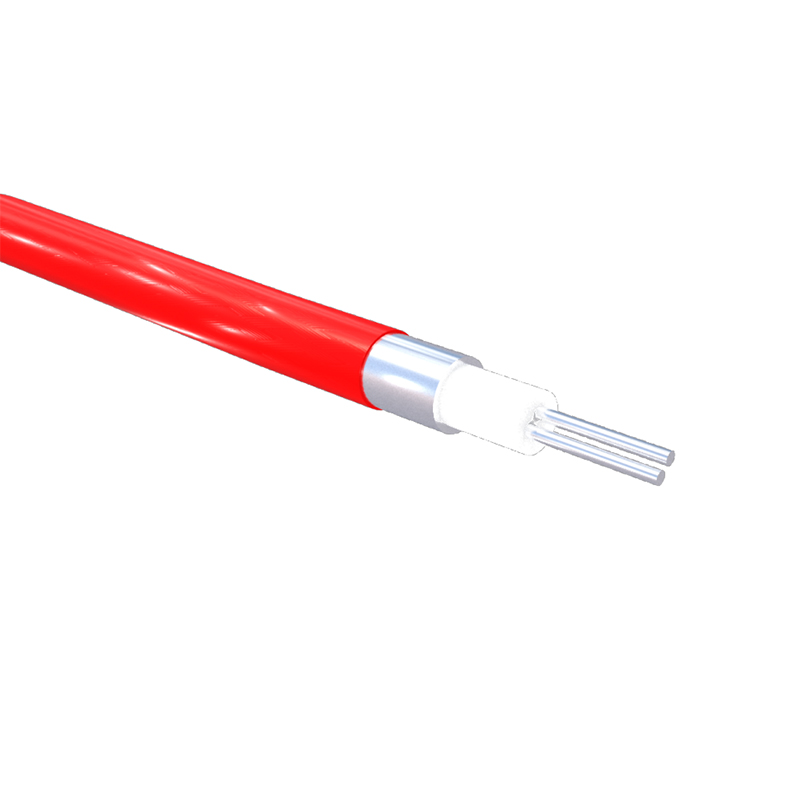

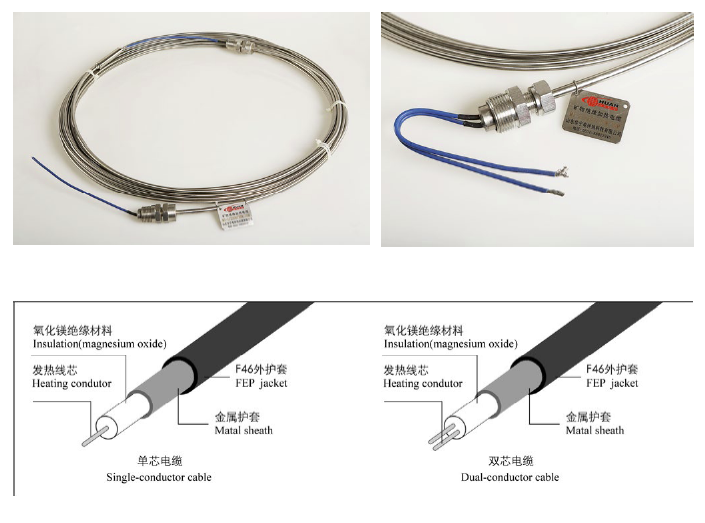

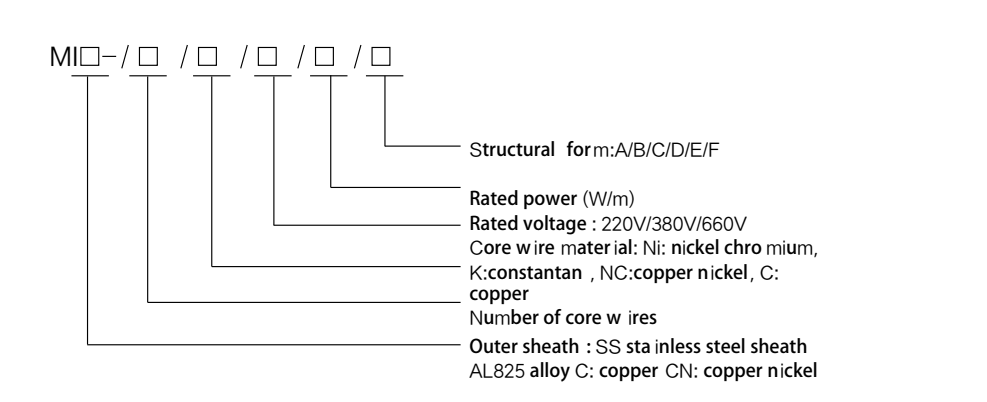

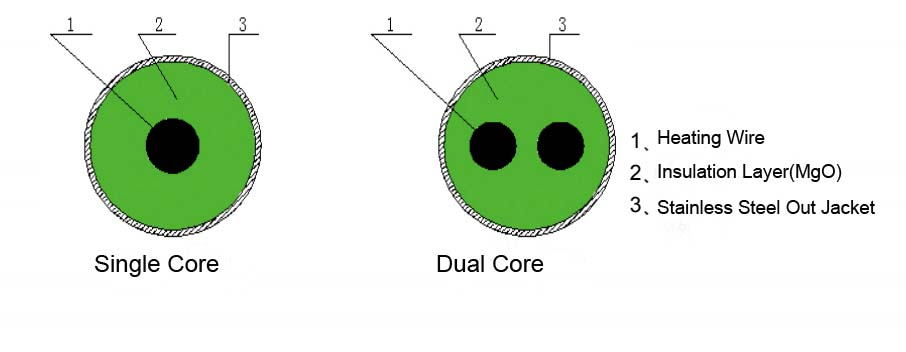

Modelo y estructura del cable MI:

1) Material conductor, calefactor, níquel-cromo (cobre-níquel, cobre)

2) Aislamiento mineral (MgO, AI2O3)

3) Funda exterior (acero inoxidable, aleación 825, cobre o cobre-níquel)

Debido a la estructura anterior, el producto tiene las siguientes características:

① Como el cable calefactor está compuesto de sustancias inorgánicas no combustibles, el producto es ignífugo e ignífugo, no libera gases tóxicos y no tiene combustión.

② El límite de temperatura de funcionamiento del cable calefactor es la temperatura más alta a la que están sometidos su núcleo y su capa exterior de metal.

③ La capa aislante está hecha de óxido de magnesio y el núcleo y la funda están hechos de metal, lo que resuelve fundamentalmente el problema del envejecimiento y prolonga al máximo la vida útil del cable.

④ El producto adopta diferentes cubiertas exteriores, que pueden resistir la erosión de aceites, solventes y la mayoría de los ácidos, y tiene buena estabilidad química.

⑤ La funda metálica tiene un excelente rendimiento a prueba de explosiones y un rendimiento de blindaje electromagnético, que también puede servir como bucle de tierra.

⑥ Buenas propiedades mecánicas, debido a su estructura robusta, puede soportar torsión, compresión, flexión, tracción, fricción y manipulación pesada en general.

⑦ Al adoptar el elemento calefactor eléctrico de tipo resistencia en serie, el calentamiento es uniforme, pequeña diferencia de temperatura en toda la longitud, cable calefactor grande, generalmente entre 20 ~ 200 W/m.

⑧ Está prohibido cruzar y superponerse durante la instalación de cables calefactores con aislamiento mineral, y está prohibido doblar el conector del extremo frío MI, y el extremo frío y la caja de conexiones deben colocarse fuera de la capa de aislamiento.

Clasificación del producto:

Según el material de la funda exterior, los cables calefactores MI se dividen en:

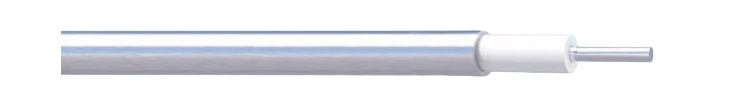

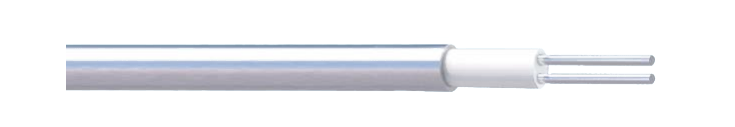

Cable calefactor MI revestido de acero inoxidable - (MISS);

Cable calefactor MI de acero inoxidable y cubierta exterior anticorrosión (FEP) - (MISS-FEP);

Cable MI revestido de aleación 825 - (MIAL);

Entorno de aplicación:

Aplicación:

Petroquímicos: benceno, estireno, ftalaldehído, ácido oxálico, propilenglicol, ácido acrílico, cloro, nailon, fibras sintéticas, resinas y otras tuberías y contenedores de procesos;

Refinación: oleoducto; Cera, asfalto, petróleo pesado, petróleo residual, destilación, craqueo por cloración, azufre, coquización y otros oleoductos;

Anticondensación para gasoductos;

Precalentamiento del reactor de gasificación del catalizador;

Tanques de almacenamiento de gas licuado de petróleo y gas natural a prueba de heladas.

Electricidad: alimentación de agua a alta presión, condensación a alta presión, ventilación de aguas residuales, vapor, instrumentación, circuitos de encendido de ácidos y álcalis y petróleo pesado, equipos de reactores de plantas de energía nuclear y calentadores en espiral.

Metalurgia: tuberías de alta temperatura, ingeniería de tuberías frontales de calderas.

Farmacéutico: grasa, manguera, crema de aceite.

Parámetros de especificación y rendimiento:

Cuadro 1

Tabla de parámetros de rendimiento eléctrico del cable calefactor:
